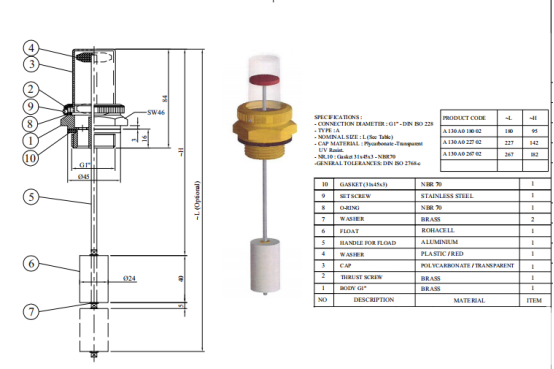

油位計

1、型號中G的含義

這是管螺紋，G是拼音“Guan”的第一個字母，后面1/2的單位是英寸，

管螺紋G1/2外徑20.956mm,內徑18.632mm，螺距1.814mm,14牙/英寸。

管螺紋的國求號是GB/T 7307-2001

英制下:1英寸=25.4mm 螺距=25.4÷14

2、英制螺紋標注方法:

英寸制統一螺紋，在英寸制國家廣泛采用，該類螺紋分三個系列:粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。

標注方法:螺紋直徑-每英寸牙數系列代號—精度等級

示例:粗牙系列3/8-16 UNC一2A;

細牙系列3/8-24 UNF一2A;

特細牙系列3/8一32 UNFF一2A;

定螺距系列3/8—20 UN一2A。

第一位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4,

即3/8x25.4=9.525mm;第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數);第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號，最后兩位2A為精度等級。

3、公制螺距

以英寸數值乘以25.4就是公制大徑尺寸,螺距為每英寸牙數除以25.4是公制螺距。

4、英制螺紋牌號表示方法:(如:3/16-32UNF-1B)3/16是螺紋大徑（外徑)，以英寸計算,1 inch= 25.4 mm

32是指每英寸有32個螺紋即規定了螺距是多大;UNF是United Fine Thread，即英制細牙螺紋，有的是UNC，C指的是coarse，即粗牙;1B是公差精度等級，類似的等級還有2A，3A等等。

比如: 3/16-32，意思就是每英寸長度上有32個牙，因?yàn)?/span>1英寸等于25.4毫米，那么25.4/32就是螺距，25.4/16*3就是外徑。

例: 3/16-32unf

螺距P:25.4/32=0.794外徑D:25.4/16*3=4.7625
